CAPUS 스위치-디스커넥터 (개폐기/메인스위치)

Wöhner CAPUS®Panel: 차세대 스위치-디스커넥터 솔루션


Wöhner의 CAPUS®Panel은 현대 배전 시스템, 제어 기술, 그리고 재생 에너지 분야의 엄격한 요구사항을 충족하기 위해 설계된 혁신적인 스위치 제품군입니다.


1. 핵심 가치 (Key Value)

  • 초소형 설계 (Compactness): 동급 기술 요구 사양 대비 시장에서 가장 작은 사이즈를 자랑하며, 배전반 내 설치 공간을 혁신적으로 절감합니다.

  • 글로벌 표준 (Global Standards): IEC 60947-3뿐만 아니라 까다로운 UL98B 및 CCC 인증을 획득하여 전 세계 어디서나 동일한 신뢰성으로 사용 가능합니다.

  • 강력한 성능 (Robustness): 최대 40kA의 높은 단락 내성을 갖추어 태양광(PV)은 물론 일반 산업 분야에서도 폭넓게 적용됩니다.


2. 세대별 제품 라인업 (The Three Generations)

CAPUS 제품군은 용도에 따라 세 가지 세대로 구분되어 완벽한 포트폴리오를 제공합니다.

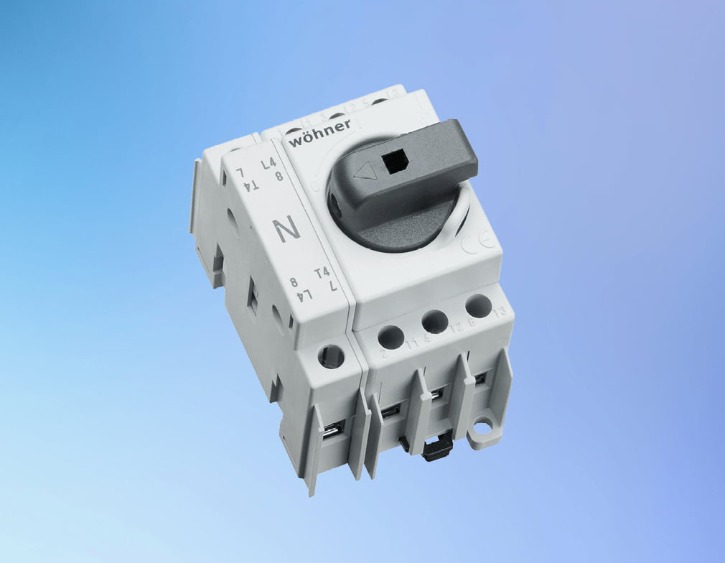

Gen 1: CAPUS SD (Switch-disconnector)

  • 정격 전류: 최대 160A (IEC/UL508)

  • 특징: DIN 레일 또는 마운팅 플레이트에 직접 장착 가능한 컴팩트 모델 (3P, 3P+N 등 48개 변형)

  • 용도: 소형 분배기 및 제어반

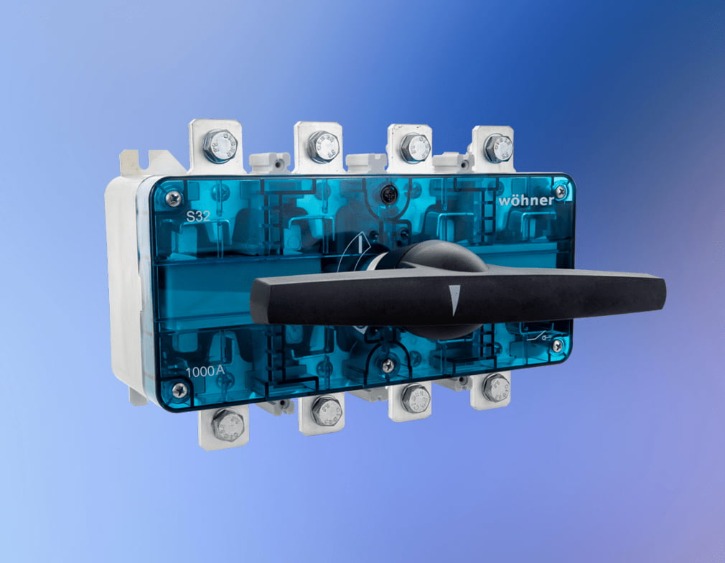

Gen 2: CAPUS S32 & BB32

  • 정격 전류: S32(스위치) 최대 3150A / BB32(전환 스위치) 최대 1600A

  • 특징: 대전류 부하를 위한 강력한 스위칭 성능과 풍부한 액세서리 지원

  • 용도: 대형 산업용 배전반 메인 스위치

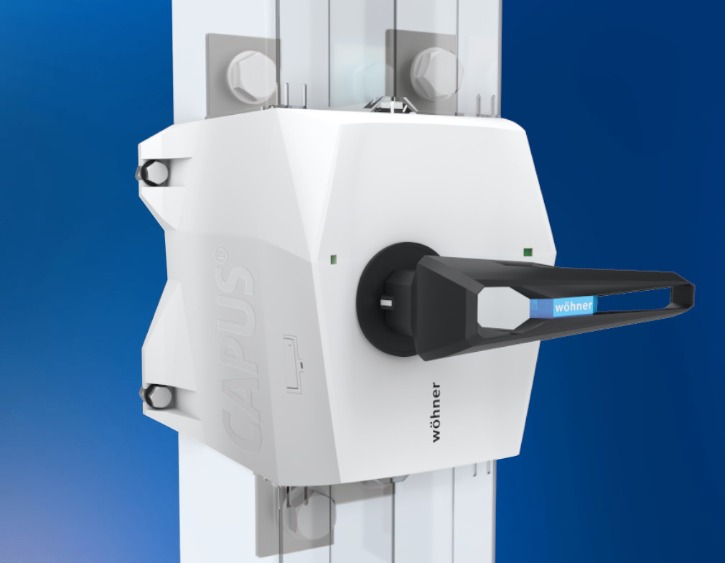

Gen 3: NEW CAPUS DC 1500V (신제품)

  • 정격 전류: 최대 500A (UL98B 충족)

  • 특징: 최소한의 공간에서 1500V DC 전류를 안전하게 차단하도록 설계된 태양광(PV) 특화 모델

  • 용도: 태양광 인버터 및 에너지 저장 장치(ESS)



3. 사용자 편의성 및 안전 기능

  1. 유연한 연결 (Flexible Connectivity): * 단자부 주변 공간이 넓게 설계되어 수직 또는 수평 방향에 상관없이 케이블 연결이 매우 용이합니다.

  2. 안전한 보호 (Safe Operation): * 최적화된 단자 커버를 통해 상시 접촉 보호(Touch-safe)를 보장합니다.

    • 필요에 따라 일반 핸들을 도어 커플링 로터리 핸들로 간편하게 교체하여 외부 조작이 가능합니다.

  3. 지능형 모니터링: * 파일럿 스위치(Pilot Switch)를 추가하여 스위치의 상태를 원격으로 실시간 모니터링할 수 있습니다.


4. 요약

Wöhner CAPUS®Panel은 "하나의 큰 가족(One big family)"이라는 철학 아래, 저전류부터 대전류(16A~3150A), 그리고 최신 DC 1500V 시장까지 모두 커버하는 유연하고 강력한 스위치 솔루션입니다.


더 자세한 정보: innovations.woehner.de/en/capusr
